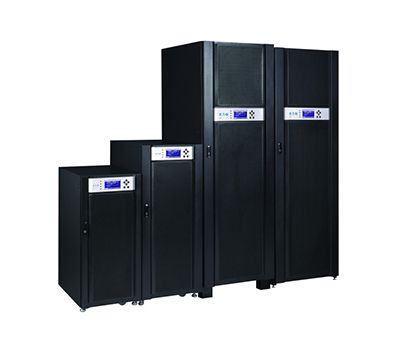

Eaton 93E系列 UPS 20-400 kVA 技术规格
功率 | |
功率等级 | 20K, 30K, 40K, 60K, 80K, 100K, 120K, 160K, 200, 300, 400KVA |
拓扑结构 | 双变换在线式,IGBT |
UPS整流输入 | |
拓扑结构 | IGBT, PWM调制技术 |
额定电压 | 380Vac/220Vac |
电压范围 | -45% ~ 25% |
功率因数 | 0.99 |
THDV | <2% |
THD(i) | <3% |
频率 | 50/60Hz 自适应 |
频率范围 | -45~ +65Hz |
UPS输出 | |
功率因数 | 0.9 |
效率 | Up to 94%; ECO模式下达98% |
电压 | 380Vac/220Vac+/- 1% |
过载能力 | 105%, 长期运行 125%, > 10min. |
频率率 | 50/60Hz |
负载不平衡 | 100% |
峰值因数 | 3:1 |
旁路 | |
静态旁路 | 标配 |
旁路电压 | 380Vac (+/- 15%) |
维修旁路 | 20~80KVA ,标配 100~200KVA,选件 |
电池 | |
电池类型 | VRLA, AGM, 胶体电池, 或伊顿指定品牌及型号的电池 |
后备时间 | 依电池组容量而定 |
电池节数 | 标准36只12VDC, 可调 |
充电时间 | 8小时达到满容量90% |
通讯监控 | |
标配通讯接口 | RS-232, Mini-Slot通讯插槽 |
通讯附件(可选) | Mini-Slot SNMP/WEB Card Mini-Slot Modbus Card Mini-Slot AS/400 Card |
操作环境 | |
工作温度 | 0~40◦C |
存储温度 | -25◦C~55◦C |
相对湿度 | 5%~95%, 无凝结 |
高度 | 小于1000米,无降容 |
噪音 | 20~40KVA, <55dBA 60~80KVA, <60dBA 100~200KVA, <65dBA |
EMC标准 | IEC61000-4 |
EMI标准 | EN550022/EN55024 |
质量标准 | ISO 9001:2000, ISO 14001:1996 |
认证 | TLC (中国) |
重量及尺寸 | |||||||||
20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200KVA | |
尺寸(D*W*H) mm | 636*420*955 | 703*470*1151 | 792*600*1902 | 800*600*1876 | |||||
重量 kg | 89 | 121 | 125 | 282 | 306 | 287 | 301 | 395 | 415 |
* 产品不断完善更新,所有参数指标可能会发生变化,恕不另行通知。
设计理念
伊顿93E系列|UPS
为中大及中小型工业控制应用系统机房用户的额IT环境打造可靠运行、管理简便的电力保护系统。
伊顿93E系列UPS为IT管理员提供了一套极为简便的方案来管理他机房供电系统,而不用再为经费紧张、机房空间、专业技能等客观因素制约发愁。
伊顿93E系列UPS的研发基于高品质、高可靠性客户需求,以解决现代中小型数据机房中所面临的典型供电问题为目的。同时,兼顾适应日趋敏感的投资回报率、能源消耗成本、远程智能管理及效能等要求。
伊顿在产品设计方面充分考虑到各种恶劣因素环境和极端因素,以安全可靠行为产品设计 的第一理念。
卓越性能
伊顿93E系列UPS采取双变换技术,解决来自电网的欠压、过压、谐波失真、频率变换等9种影响用户负责安全可靠运行的电力故障,为IT及工业负载提供与市电隔离的纯净不间断电源的输出。
高效节能设计
伊顿93E系列UPS具有极高的系统转换效率,在整流逆变的工作模式下,系统效率可达94%以上,使它成为同一级别UPS中最具节能的代表的产品之一,同时依旧为其所保护的设备提供最大的电力保护。
高可靠性、高性能
双变换在线技术,提供稳定可靠地电源输出。
先进的DSP控制技术,高速运输及数据采集分析能力,确保输出的精确可靠。
N+1 冗余并机功能,提升整个供电系统的可靠性。
优异的技术指标
输出功率因数高达0.9,与现代设备达到完美的匹配。
系统整流逆变效应大于94%,高效模式下效率大于98%,有效降低UPS自身能耗
输入功率因素高达0.99
输入电流谐波〈3%
高智能化管理
伊顿全球统一智能电力监控及管理系统
极低运行维护成本
极高的系统运行效率,提高电能的转换率,减少电能的损耗
极好的输入性能指标,减少了对输入电网的影响,降低了对输入配电机开关的容量需求
高智能化UPS,减少日常维护的复杂程度
其它优越性
紧凑型设计,高功率密度,系统占地面积最多可节省35%
大屏幕LCD图形显示器,提供更多的UPS工作参数信息
伊顿全球统一生产过程及质量控制
多种通讯选件及工业环境选件
